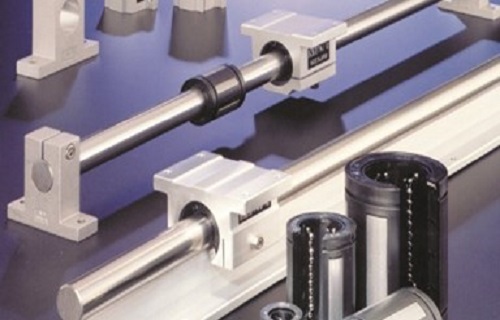

Tải cao hơn trong cùng kích thước

Trong nhiều thập kỷ, mối quan hệ giữa khả năng chịu tải và kích thước vòng bi gần như bất biến: muốn chịu tải động cao hơn, phải dùng vòng bi lớn hơn. Thế hệ thiết kế mới đang thay đổi điều đó.

Thay vì biên dạng rãnh lăn tròn đơn giản truyền thống, các thiết kế hiện đại sử dụng biên dạng tiếp xúc dạng vòm gothic và elip. Những hình học này tạo ra mô hình tiếp xúc bốn điểm, phân bổ tải đều hơn trên diện tích tiếp xúc rộng hơn — cho phép chịu tải động cao hơn mà không cần tăng kích thước bao ngoài. Đây là bước đột phá thực sự quan trọng với những ứng dụng bị giới hạn không gian lắp đặt nghiêm ngặt.

Vật liệu mới mở ra giới hạn mới

Tiến bộ trong khoa học vật liệu đang đóng góp đáng kể vào hiệu suất vòng bi trên nhiều phương diện cùng lúc.

Bi ceramic silicon nitride đang ngày càng phổ biến với độ cứng lên đến 1.600 HV — gần gấp đôi so với 800 HV của thép vòng bi truyền thống. Quan trọng hơn, bi ceramic nhẹ hơn bi thép cùng kích thước đến 60%, giúp giảm đáng kể tải quán tính khi gia tốc và cho phép vận hành ở tốc độ cao hơn. Đây là lợi thế kép hiếm thấy trong kỹ thuật: vừa nhẹ hơn, vừa cứng hơn và bền hơn.

Đối với rãnh lăn, thép được tôi cứng toàn tiết đang nhường chỗ cho các hợp kim tôi bề mặt và vật liệu lai kết hợp lõi dẻo dai với bề mặt siêu cứng. Các loại thép với hàm lượng tạp chất được kiểm soát chặt chẽ cho thấy tuổi thọ mỏi cải thiện rõ rệt dưới tải chu kỳ.

Tốc độ cao dưới tải nặng — Bài toán nhiệt và ly tâm

Ở vận tốc cao, lực ly tâm tác động lên các phần tử lăn trở thành yếu tố giới hạn hiệu suất. Khi lực ly tâm vượt quá lực tải trước duy trì tiếp xúc giữa bi và rãnh, bi bắt đầu trượt — gây mài mòn và cuối cùng là hỏng hóc.

Để giải quyết vấn đề này, các thiết kế hiện đại tối ưu hóa đường kính bi và tăng số lượng bi, giúp giảm vận tốc của từng bi riêng lẻ trong khi vẫn duy trì tốc độ tổng thể của bộ trượt. Vòng cách bằng polymer cao cấp thay thế vòng cách thép truyền thống, mang lại tỷ lệ độ bền trên trọng lượng tốt hơn và thêm ít khối lượng quán tính vào cụm phần tử lăn hơn.

Quản lý nhiệt cũng được tích hợp trực tiếp vào kết cấu vòng bi thông qua các kênh bôi trơn được gia công chính xác, mỡ tổng hợp chịu nhiệt độ cao và thiết kế vòng chắn bụi mới giảm thiểu ma sát trong khi vẫn ngăn chặn tạp chất xâm nhập hiệu quả.

Độ chính xác đến mức dưới Micron

Các trung tâm mài siêu chính xác hiện đại đạt được độ hoàn thiện bề mặt Ra 0,01 µm trên rãnh lăn đã tôi cứng — những bề mặt "nhẵn như gương" loại bỏ hoàn toàn các nhấp nhô vi mô có thể gây tiếng ồn và ảnh hưởng độ chính xác. Công nghệ chế tạo bi cũng tiến bộ đến mức gần như loại bỏ hoàn toàn sai số chu kỳ ở tần số bước bi — vốn là hạn chế của các thế hệ vòng bi trước.

Một xu hướng đáng chú ý là tích hợp phản hồi vị trí trực tiếp vào kết cấu vòng bi. Thước đo từ tính hoặc quang học được nhúng vào ray dẫn hướng cung cấp thông tin vị trí với độ phân giải dưới micron, loại bỏ hoàn toàn những thách thức về lắp đặt và giới hạn độ chính xác của các encoder tuyến tính rời. Hệ thống tích hợp này tự động bù trừ giãn nở nhiệt và độ võng cơ học, duy trì độ chính xác vị trí ngay cả khi điều kiện vận hành thay đổi. Các hệ thống điều khiển vòng kín sử dụng phản hồi tích hợp này đạt độ lặp lại định vị trong khoảng ±0,5 µm — mở ra cánh cửa cho các ứng dụng trong căn chỉnh photonic, lắp ráp chính xác và sản xuất đắp dần tiên tiến.

Nhẹ hơn mà không kém cứng

Khối lượng của các bộ phận chuyển động ảnh hưởng trực tiếp đến lực cần thiết để điều khiển chuyển động và giới hạn hiệu suất tổng thể. Thân xe trượt bằng hợp kim nhôm ngày càng thay thế kết cấu thép, cho tỷ lệ độ cứng trên trọng lượng xuất sắc. Với các ứng dụng đòi hỏi độ cứng cao hơn, composit nền nhôm gia cường silicon carbide là lựa chọn phù hợp.

Ray dẫn hướng bằng carbon fiber reinforced polymer có thể giảm đáng kể khối lượng chuyển động so với ray thép, đồng thời có hệ số giãn nở nhiệt thấp hơn nhôm một bậc độ lớn — lợi thế đặc biệt giá trị trong các ứng dụng chính xác nơi thay đổi nhiệt độ có thể gây sai số định vị.

Tự căn chỉnh — giảm bớt gánh nặng lắp đặt

Dung sai phẳng nghiêm ngặt của vòng bi truyền thống đòi hỏi kỹ thuật viên lành nghề, dụng cụ chính xác và thời gian căn chỉnh đáng kể. Các thiết kế thế hệ mới tích hợp khả năng tự bù trừ giúp nới lỏng đáng kể yêu cầu lắp đặt trong khi vẫn duy trì hiệu suất chính xác.

Một số thiết kế sử dụng phần tử tiếp xúc cầu tại giao diện lắp đặt, cho phép xe trượt tự động điều chỉnh theo cả sai lệch góc và sai lệch song song. Các hệ thống này có thể bù trừ sai số góc lên đến 0,5% — đủ để bù cho hầu hết các khiếm khuyết bề mặt lắp đặt thông thường.

Không phải mọi ứng dụng đều cần đến công nghệ tiên tiến nhất. Chìa khóa là khớp đúng công nghệ với yêu cầu thực tế: ứng dụng cần độ chính xác cao sẽ hưởng lợi từ gia công siêu chính xác và phản hồi tích hợp; ứng dụng tốc độ cao có thể biện minh cho chi phí của vật liệu tiên tiến và quản lý nhiệt; còn ứng dụng nhạy cảm với trọng lượng thì vật liệu nhẹ là khoản đầu tư xứng đáng. Hiểu rõ yêu cầu của hệ thống là điều kiện tiên quyết để khai thác tối đa những gì thế hệ vòng bi mới có thể mang lại.
